泰和安TX3215型單繼電器模塊接線安裝技術

一、概述

泰和安TX3215 型單繼電器模塊（以下簡稱模塊）是一種非編碼模塊，用于實現需直流大電流啟動的設備及交流 220V 啟動的設備的控制。與輸入/輸出模塊配合使用，防止強電造成的系統總線危險。

二、特點

1．提供一組常開、常閉觸點

2．輸出采用高品質繼電器，確?？煽课?nbsp;

3．輸出觸點完全開放，用戶可根據需要靈活使用

4.一體化的結構設計，接觸可靠、便于施工

三、技術參數

1．工作電壓：

啟動電壓：DC24V 允許范圍：DC20V～DC28V

2．工作電流：

監視電流：0mA

動作電流≤20mA

3．無源輸出觸點容量：

DC24V/ 5A 或 AC220V/5A

4．線制：

輸入端采用兩線制與輸入輸出模塊連接，無極性；輸出端采用多線制與電源及受控設備連接

5．使用環境：

 溫度：-10℃～50℃

 相對濕度：≤95%，不凝露

9．外形尺寸：64mm×64mm×23mm（不含透明罩）

10．殼體材料和顏色：ABS，米黃

11．重量:約 49g

四、 結構特征和工作原理：

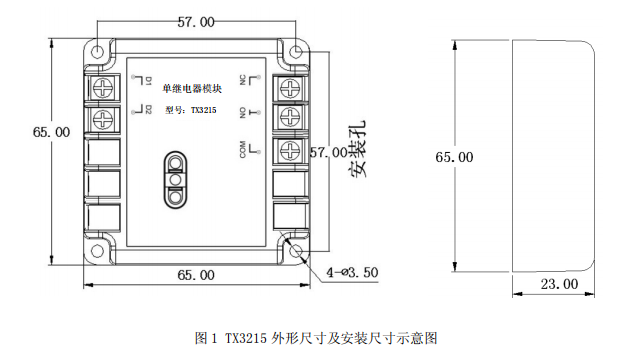

1．模塊的外形尺寸及安裝尺寸如圖 1 所示：

2．工作原理

采用直流繼電器進行切換，輸入為 DC24V，輸出觸點可直接控制交流 220V 及直流大電流設備。

五、 安裝與布線：

警告：安裝設備之前，請切斷電源。

1． 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

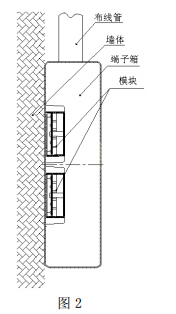

2． 將模塊安裝在端子箱內，如圖 2 所示。

3． 接線端子說明：

強電端子如下：

NC、COM、NO：常閉、常開控制觸點輸出端子

弱電端子如下：

D1、D2：有源 DC24V 控制信號輸入端子，輸入無極性

4． 布線要求: 各端子外接線均采用 BV 線,導線截面積≥1.5mm2，穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用與操作

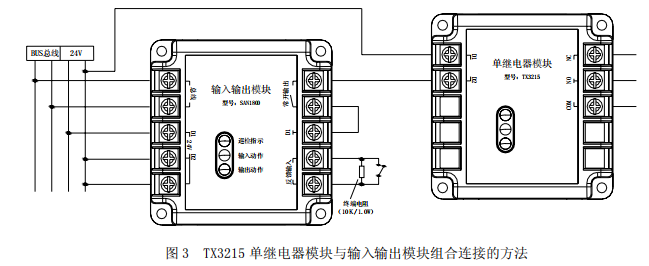

TX3215 單繼電器模塊與輸入輸出模塊組合連接的方法如圖 3 所示

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項：

1.值班人員應熟練掌握設備的操作程序。

2.本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3.應定期對模塊進行一次功能測試。
