泰和安TX3208(A)輸入/輸出模塊接線安裝技術
一、 概述:
TX3208(A)輸入/輸出模塊(以下簡稱模塊)符合 標準 GB 16806-2006《消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上,本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備,然后再將受控設備的動作反饋信號送回控制器。
本產品采用插拔式結構,方便施工安裝,外形大方美觀,采用性能卓越的單片機,具有強大的分析判斷能力。本產品通過在其內部固化的運算程序,可自動對連接受控設備的控制線(斷路,短路)、反饋線(斷路、短路)進行檢測,并通過指示燈和信號端子給出狀態指示。
注意:對于反饋線必須在其末端配接一個終端電阻(10k/1w,參見圖 5、圖 6),否則控制器將報該產品“反饋線 24V 故障”;對于控制線由于接有受控設備作負載,故無須配接終端電阻,不可斷開受控設備做試驗,否則控制器將報該模塊“輸出故障”。
二、 特點:
1. 二總線,無極性
2. 內置微處理器
3. 具有斷路短路檢測功能
4. 總線輸入端與輸出端完全隔離設計
5. 采用軟硬件濾波技術,提高模塊的抗干擾能力
6. PCB 板全密封防護工藝
7. 采用插拔式結構設計,接觸可靠,方便安裝、更換,便于施工
三、技術參數:
1. 總線協議:T3 協議
2.工作電壓:總線 15-28V(脈沖電壓),DC24V(21V-28V)
3.工作電流:
1)總線靜態電流:≤0.65mA 2)總線動作電流:≤3mA
3)電源監視電流:≤5mA 4)電源動作電流:≤20mA
4.線制:二總線,無極性;DC24V,無極性
5.編碼方式: 電子編碼
6.模塊的狀態指示:
1)正常監視狀態:綠色巡檢燈周期性地閃亮
2)信號輸入動作指示: 紅色輸入動作燈常亮,綠色巡檢燈常亮
3)啟動輸出動作指示: 紅色輸出動作燈常亮
7. 使用環境: 溫度-10℃~55℃ 相對濕度≤95%RH,不凝露
8.顏色: 米黃色
9. 重量: 143g
10.外形尺寸: 87.0mm×87.0mm×37.0mm
11.執行標準:GB 16806-2006
四、 結構特征和工作原理:

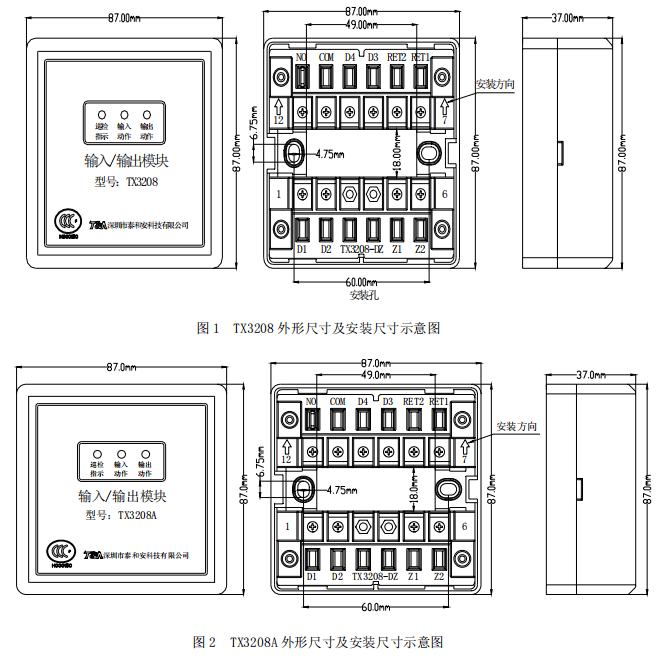

1.模塊的外形尺寸及安裝尺寸如圖 1、圖 2 所示
2.工作原理
控制器通過模塊間接控制受控設備的動作。受控設備動作后通過一對無源動作觸點給模塊一個反饋信號,模塊對其確認后會將該反饋信號再傳送給控制器,控制器上給出相應的報警顯示。本產品可自動完成對連接受控制設備的控制線、反饋線的斷線檢測。
五、 安裝與布線:
警告:安裝設備之前,請切斷回路的電源。
1. 安裝前應首先檢查外殼是否完好無損,標識是否齊全。

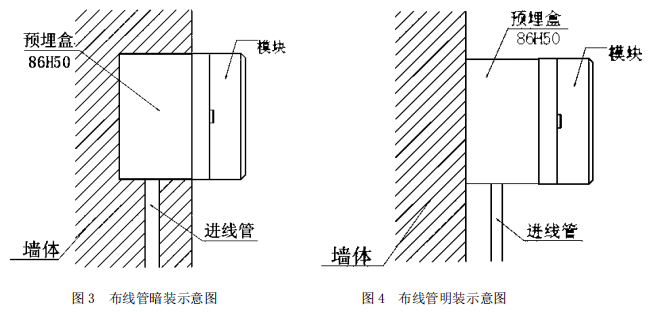

2. 模塊可采用布線管暗裝方式或布線管明裝方式。如圖 3、圖 4 所示

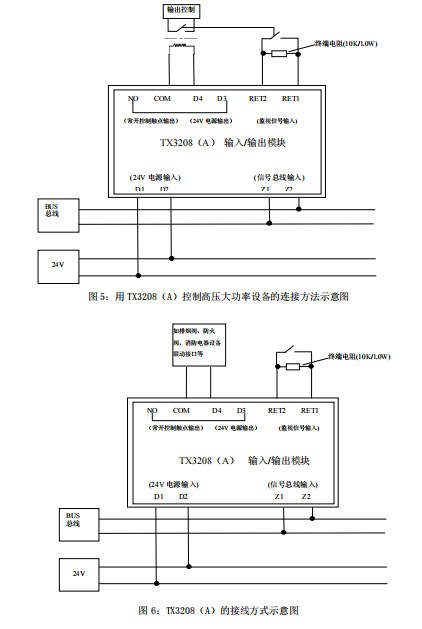

3. 接線方式: 圖 5 和圖 6
特別警告:由模塊直接控制的低壓小功率設備應滿足如下條件:
1. 工作電壓范圍:18~30V(推薦采用 24V)
2. 工作電流:≤1.5A
4.布線要求:
總線(BUS)采用 RVS-2×1.0mm2
或 1.5mm2
線;DC24V 電源線采用 BV-2×1.5mm2
或 2.5mm2
線;常
開輸出線采用 BV-2×1.5mm2
或 2.5mm2
線;反饋輸入線采用 RVS-2×1.0mm2
或 1.5mm2
線。穿金屬管(線
槽)或阻燃 PVC 管敷設。
六、使用與操作
編碼操作:可利用本公司生產的手持編碼器 TX3932 進行現場編碼,(地址碼范圍必須是 1-242,同一回路地址碼 )
功能選擇:
1.連動和點動功能可以用 TX3932 進行設置,設置為連動時,有輸出信號后輸出繼電器一直保持閉合直到輸出信號停止。設置為點動輸出信號時,繼電器動作 2±0.2S(即常開接點閉合時間為 2±0.2S)。出廠默認是連動。
2.自反饋和外反饋功能可以用 TX3932 進行設置,設置為自反饋時,有輸出信號時反饋燈自動點亮,模塊直接給主機反饋信號。設置為外反饋時,有外部反饋信號時反饋信號燈點亮,模塊給主機反饋信號。出廠默認是外反饋。
3.輸出輸入線故障是否檢測可以用 TX3932 進行設置,出廠默認是檢測。
具體設置步驟和方法請參見《TX3932 手持編碼器使用說明書》。
七、搬運和儲存
設備運輸、搬運、儲存均須在包裝狀態下進行,裝卸過程要輕拿輕放,防止碰撞損壞。儲存環境應保持通風、干燥,切忌露天存放。
八、注意事項:
1.值班人員應熟練掌握設備的操作程序,不得誤操作。
2.本模塊為消防產品,使用中必須嚴格執行值班和交接班制度,并做好運行記錄。
3.每隔半年應對模塊進行一次功能測試。
