泰和安TX3158緊急啟停按鈕接線安裝技術

一、 概述

TX3158 型緊急啟停按鈕，用于控制氣體滅火系統的啟動和停動。通常安裝在保護

區門口便于操作的位置，當確認發生火災后，砸碎緊急啟停按鈕上的玻璃，長按“緊

急啟動”按鍵 2 秒鐘，即可向氣體滅火控制裝置發出氣體噴灑請求信號，氣體滅火控

制裝置按預設邏輯開始啟動聲光報警、關閉空調風扇等，經延時后，啟動氣體噴灑電

磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離，可立即按下

“緊急停止”按鍵，中止延時。

二、 特點

電子編碼，使用手持編碼器編碼，占用一個總線地址

三、 技術參數

1、 工作電壓：總線 15VDC~28VDC 脈沖電壓

2、工作電流：

a． 監視電流：≤2mA b．啟動電流：≤5mA

3、啟動零件型式：重復使用型

4、啟動方式：人工按下“緊急啟動”按鍵 2 秒鐘

5、停止方式：人工按下“緊急停止”按鍵 1 秒鐘

6、指示燈：

1）啟動：紅色，系統處于延時啟動階段時點亮；

2）手動：綠色，系統處于手動模式時點亮；

3）自動：綠色，系統處于自動模式時點亮；

4）停止：紅色，監視狀態時不亮，系統處于延時啟動階段時按停止按鈕后停止燈

亮，松開后熄滅。

7、線制：與氣體滅火控制裝置采用無極性二總線連接

8、編碼方式：電子編碼，每個緊急啟停按鈕占用一個地址

9、使用環境：室內，溫度-10℃~50℃，相對濕度≤95%RH，不凝露

10、重量：1.0kg

11、外型尺寸：170mm×154mm×55mm

四、 結構特征、安裝與布線

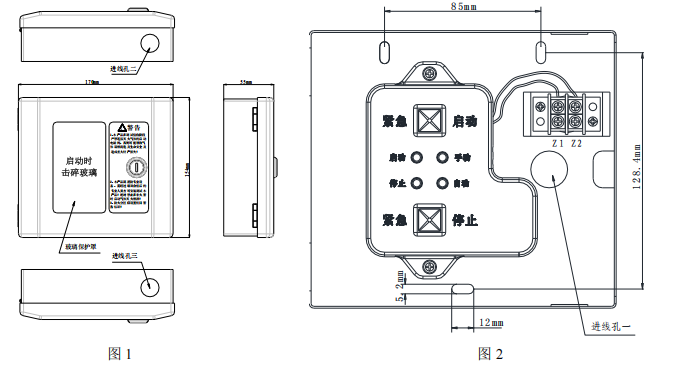

1、 緊急啟停按鈕的外形示意圖如圖 1 所示，內部示意圖如圖 2 所示。

1、緊急啟停按鈕采用壁掛式安裝，安裝孔位置和安裝孔距如圖 2 所示。

2、為方便現場安裝，緊急啟停按鈕提供兩種進線方式，可根據現場具體應用選用合適

的進線方式。方式一：總線從進線孔一進入緊急啟停按鈕內部（需將擋片除去），

接到端子 Z1、Z2 上，如圖 2 所示；方式二：總線通過進線管從進線孔二或進線孔

三進入到緊急啟停按鈕內部（需將擋片除去），連接到 Z1、Z2 上，如圖 1 所示。

3、接線端子 Z1、Z2：信號總線輸入，無極性。

4、布線要求：總線（Z1，Z2 不分極性）采用 RVS-2*1.0mm2 或 1.5mm2 線；穿金屬管

（線槽）或阻燃 PVC 管敷設。

五、 測試

警告：待全部設備都安裝完畢后再接通電源。

1. 緊急啟停按鈕在進行測試之前，應通知有關管理部門，系統在進行維護時，會因此

而臨時停止工作。同時應切斷正在進行維護的區域或系統的邏輯控制功能，以免造

成不必要的報警聯動。

2. 按下啟動按鈕后，啟動指示燈應常亮，控制裝置應顯示該報警按鈕的地址碼，并產

生“xx 區現場啟動”的語言播報，同時進入預警狀態。在倒計時結束前按下

TX3157 的停止按鈕，啟動指示燈熄滅，紅色停止燈點亮，控制裝置產生“xx 區現

場停止”的語音播報，同時控制裝置退出預警狀態，控制裝置數碼管顯示“SP”字

樣。

危險：本產品在調試驗收階段嚴禁連接各區滅火氣體的啟動電磁閥，否則可能導

致氣體誤噴而危及生命安全及造成重大財產損失。

六、 編碼方式

利用本公司的 TX6932 手持編碼器進行現場編碼。編碼時將編碼器與總線兩端子連

接，輸入地址碼。如果編碼成功，編碼器會顯示所寫入的地址號成功。如果編碼失

敗，編碼器會提示編碼失敗。請檢查編碼器與緊急啟停按鈕的連接是否良好，如仍不

能編碼，請與我公司技術服務部聯系。

七、 應用方法

緊急啟停按鈕采用兩線制與氣體滅火控制裝置連接，允許最多 5 個緊急啟停按鈕

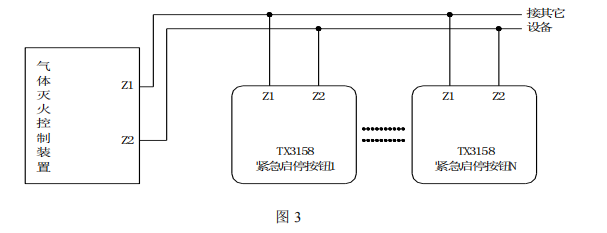

同時控制同一區域的氣體滅火鋼瓶，當多只緊急啟停按鈕連接時其間需采用并聯連

接，如圖 3 所示（圖 3 中 N≤5）

危險：滅火氣體啟動不當極易使噴灑現場人員中毒或窒息，造成嚴重的傷亡事

故， 禁止在非火警時啟動氣體滅火噴灑。
