泰和安TX3153消火栓按鈕接線安裝技術

一、概述

TX3153 消火栓按鈕，外觀美觀大方，安裝接線方便牢靠。當需啟用消火栓按鈕時，可直接

按下按片，此時消火栓按鈕的紅色啟動指示燈亮?；馂?zāi)報警控制器在確認了消防水泵已啟動運

行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈，表示消防水泵已啟動運行。本產品

適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等環境的場所。

二、特點

1. 采用專用集成芯片

2. 軟硬件多級濾波，提高了消火栓按鈕的抗干擾能力，對電磁干擾有良好的抑制能力

3. 按片按下必須采用專用鑰匙手動復位

4. 按下消火栓按鈕按片，可由消火栓按鈕提供獨立輸出觸點，可直接控制其它外部設備

5. 編碼方式為電子編碼方式，可現場改寫

6. 插拔式結構設計，安裝方便牢靠

三、技術參數

1. 工作電壓：總線 15-28V 脈沖電壓

2. 工作電流：

總線靜態電流：≤0.5mA

總線啟動電流：≤1.0mA

3. 輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100mΩ

4. 啟動零件形式：可重復使用型

5. 啟動方式：人工按下按片

6. 復位方式：用專用鑰匙復位。產品啟動后，打開消火栓按鈕鑰匙蓋（如圖 1）插入專用

鑰匙向右扭動 90 度，產品即可復位。

7. 狀態指示：

啟動指示燈，紅色，正常巡檢時周期性閃亮，閃亮周期約 6s，啟動時常亮。

回答指示燈，綠色，正常情況下不亮，有回答時常亮。

8.線制：無極性二總線，若需直接啟泵控制，需將消火栓按鈕與泵控制箱連接。

9.編碼方式： 電子編碼，編碼范圍（1～242）

10.使用環境： 溫度-10℃～+55℃ ，相對濕度≤95%RH，不凝露

11.殼體材料和顏色：ABS，紅色

12.外殼防護等級：IP43

13.重量：約 90.5g(含底座)

14.外形尺寸：90mm×90mm×34mm(含底座)

15.安裝孔距：60mm

16.執行標準：GB 16806-2006

四、結構特征和工作原理：

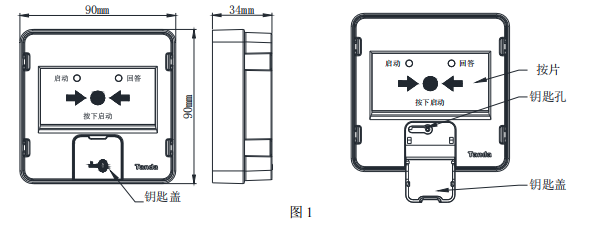

消火栓按鈕的外形示意圖（如圖 1）

工作原理

本消火栓按鈕采用按壓啟動方式，通過機械結構進行自鎖，可減少人為誤觸發現象。消火

栓按鈕內置集成芯片，完成啟動檢測及與控制器通訊功能。按下消火栓按鈕按片，啟動消火栓

按鈕，消火栓按鈕提供獨立輸出觸點，啟動消防水泵，火災報警控制器在確認了消防水泵已啟

動運行后，點亮消火栓按鈕的綠色回答指示燈。

五、安裝與布線：

警告：安裝設備之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連

接線準確無誤。

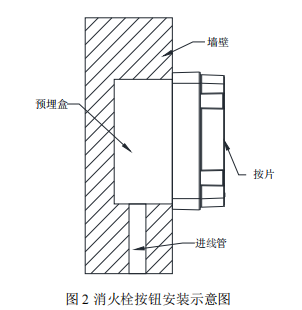

安裝方法:消火栓按鈕采用進線管暗裝方式（如圖 2）

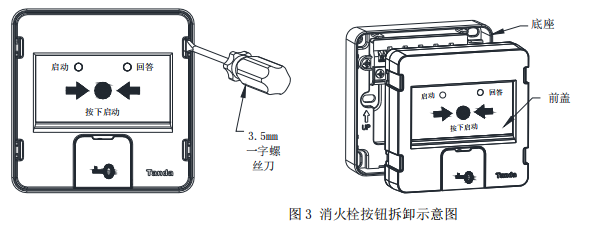

底座安裝時應注意按照底座箭頭方向安裝，安裝后如需拆卸，請使用 3.5mm 一字螺絲刀即

可將消火栓按鈕的底座與上蓋拆開(如圖 3)。

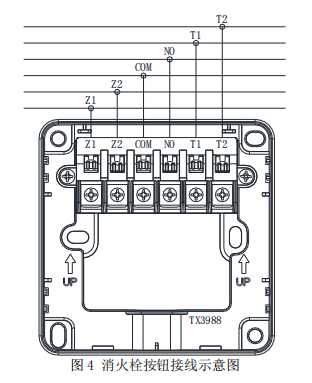

布線：產品接線示意圖（如圖 4）

Z1、Z2：與報警控制器信號總線連接，無極性。

NO、COM：額定 DC30V/100mA 無源輸出端子，當消火栓按鈕按下時，輸出觸點閉合信號，

可直接控制外部設備。

T1、T2：水泵啟動回答信號輸入端子，無極性。

布線要求:

總線(Z1、Z2)采用 RVS-2*1.0 mm2 或 1.5 mm2 線；觸點線(NO、COM)采用 RVS-2*1.0 mm2

或 1.5 mm2 線；回答信號線（T1、T2）采用 RVS-2*1.0 mm2 或 1.5 mm2 線。穿金屬管（線槽）或阻燃 PVC 管敷設。

六、測試

警告：待全部設備都安裝完畢后再接通電源。

1. 消火栓按鈕在進行測試之前，應通知有關管理部門，系統將進行維護，因此會臨時停止

工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

2. 按下消火栓按鈕按片，消火栓按鈕紅色啟動指示燈應點亮，火災報警控制器應顯示該消

火栓按鈕地址，火災報警控制器在確認了消防水泵已啟動運行后，消火栓按鈕上綠色回答

指示燈應點亮。

3. 測試結束后，用復位鑰匙使消火栓按鈕復位，并通知有關管理部門系統恢復正常。

4. 在測試過程中不合格的消火栓按鈕需檢驗其連接線是否正常，然后再進行測試，如仍不

能通過測試，則應返回維修。

七、使用與操作

編碼操作：利用我司手持編碼器進行現場編碼，編碼時將編碼器與總線端子連接，打開手

持編碼器電源，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼 ），

按下“寫”鍵，如果編碼成功，在發送完地址碼后，液晶屏上將會顯示“編碼成功”。

編碼的詳細步驟和方法請參見《手持編碼器使用說明書》。

八、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲

存環境應保持通風、干燥，切忌露天存放。

九、注意事項：

1. 如果消火栓按鈕在長期運行后報故障，應首先檢查消火栓按鈕是否受到損壞，或是否安

裝位置有了不應有的變化，然后再考慮消火栓按鈕的其他故障。

2. 本產品為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3. 每隔半年應對消火栓按鈕進行一次啟動功能測試。

4. 該消火栓按鈕的專用復位工具應有專人進行保管和使用，由于非專用人員進行誤操作而

造成的損失，我司概不負責任。
